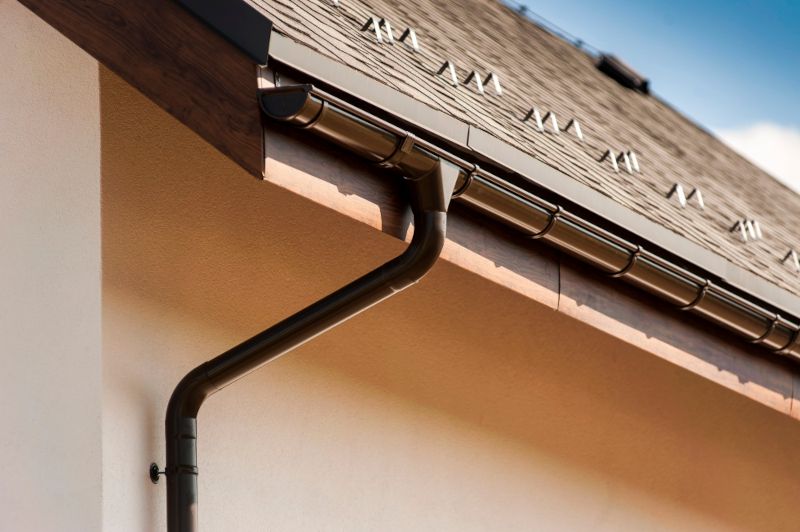

Водосточная система — обязательный элемент кровли. Она защищает стены и фундамент от влаги, направляя дождевую, талую воду в нужное место. Без неё дом быстрее теряет внешний вид, а конструкция подвергается разрушению. Правильно смонтированный водосток снижает риск сырости в подвале, предотвращает образование луж у фасада, помогает сохранить отделку.
Многие домовладельцы задумываются о самостоятельной установке. Такой вариант возможен, если заранее разобраться в устройстве системы, порядке монтажа. В этой статье разберём основные элементы, расскажем, как установить водосток своими руками.
Из каких элементов состоит водосточная система
Работа водостока устроена просто: осадки стекают с поверхности кровли в канал, расположенный вдоль карнизного свеса. Дальше вода уходит в воронку, затем — по вертикальным трубам вниз. Конечная точка отвода может быть разной: ливневая канализация, специальный накопительный резервуар или грунт рядом с домом.
Основные комплектующие системы:

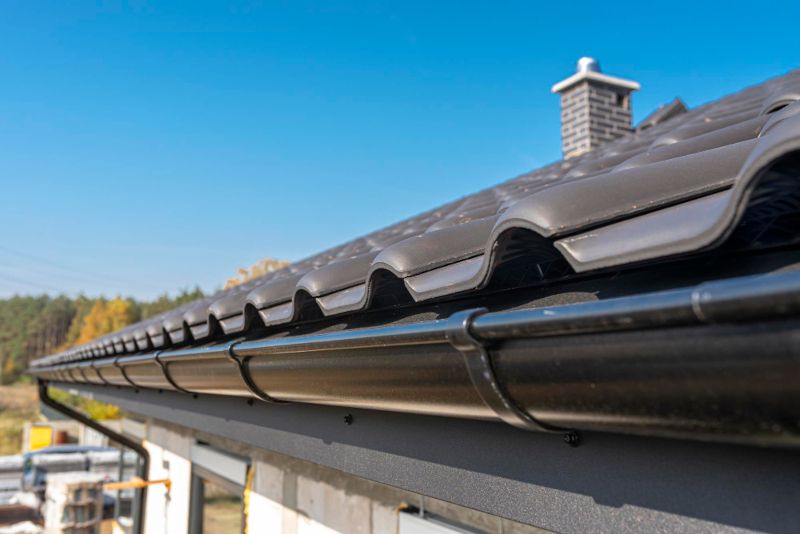

Желоба. Устанавливаются по краю кровли под небольшим уклоном, чтобы осадки свободно двигались к воронкам.
Кронштейны. Фиксируют желоба на нужной высоте, удерживают их под нагрузкой во время дождя, снегопада.
Воронки. Соединяют желоб, трубу, обеспечивая переход воды из горизонтального элемента в вертикальный.
Трубы. Отводят воду вниз, выводят её за пределы фундамента.
Хомуты. С их помощью трубы крепятся к основанию, что позволяет удерживать систему в устойчивом положении.
Колена трубы. Используются для соединения трубы с воронкой, а также помогают обойти выступающие части фасада.
Колена стока. Монтируются в нижней части труб, чтобы направить поток воды подальше от основания здания.
В некоторых случаях дополнительно устанавливают защитные решётки от листвы или снегозадержатели, чтобы система не забивалась, сохраняла пропускную способность.
Виды водосточных систем
Хороший отвод должен быть устойчивым к перепадам температур, оставаться прочным при обильных осадках, не терять форму под нагрузкой. Чаще всего для его изготовления используют металлический сплав или пластик. Эти материалы лучше всего подходят для условий эксплуатации на крыше.

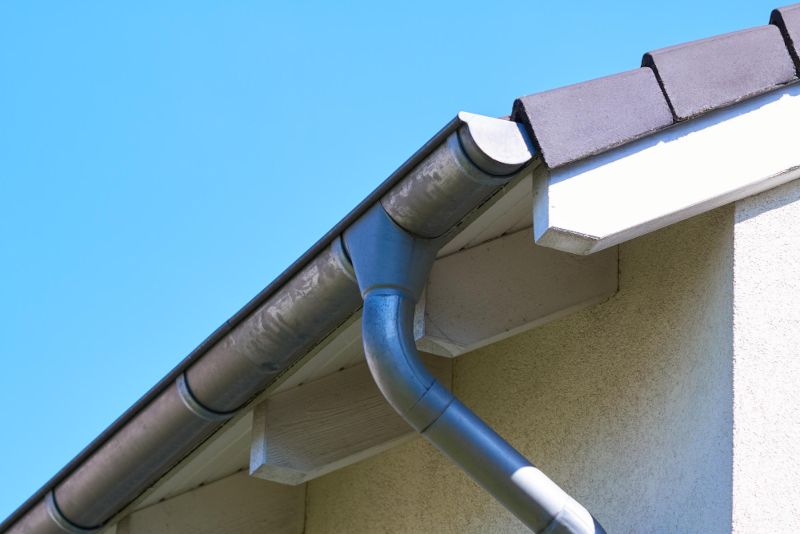

Из металла
Металлические водостоки изготавливают из стального листа, алюминия, меди, цинк-титана и других сплавов. Это проверенный временем способ отвода воды, который используется на протяжении нескольких столетий.
Плюсы металлических систем:
- высокая прочность;
- устойчивость к огню;
- разнообразие оттенков и текстур;
- небольшая деформация при перепадах температуры.
Необработанный металл быстро теряет свойства из-за ржавчины. Поэтому детали покрывают полимерным составом или краской. Такая защита продлевает срок эксплуатации, сохраняет вид изделия.
Пластиковые
Пластиковые модели проще всего в монтаже, можно собрать конструкцию даже без опыта. Изначально их считали менее надёжными, но современные водостоки практически не уступают металлическим, могут прослужить 40–50 лет. Среди плюсов:
- отсутствие коррозии;
- более доступная цена;
- стабильная форма — пластик стремится вернуться в исходное состояние после нагрузки.
Особенности пластика:
- Тепловое расширение. При неправильном монтаже это может вызвать деформацию.
- Устойчивость к солнечному свету ниже, чем у металла.
- Со временем детали теряют глубину цвета. Однако качественные модели сохраняют оттенок примерно 7 лет, после чего выгорают постепенно и равномерно.
Пластиковые системы просты в сборке: элементы соединяются как пазлы или фиксируются с помощью герметика. Они легко вписываются в любой дизайн, хорошо переносят морозы.
Проектируем водосточную систему
Перед монтажом водостока важно спроектировать систему. Это помогает определить размеры деталей и их количество, чтобы вода отводилась эффективно.
Первым шагом определяют число водоотводных труб. Для ската до 12 метров достаточно одного стояка. Если длина крыши 12–24 метра, ставят два. Желоба устанавливают с уклоном к воронке: при одной — наклон делают в её сторону, при двух — от центра к каждой. Оптимальный уклон — 3–5 мм на 1 м длины.
Диаметр желобов и труб зависит от площади водосбора. Диаметр элементов подбирают так, чтобы система справлялась с максимальными осадками.
Пример ориентировочных значений:
| Площадь водосбора, м2 | Диаметр желоба, мм | Диаметр трубы (1 воронка), мм | Диаметр трубы (2 воронки), мм |
|---|---|---|---|
| 50–90 | 115 | 87 | - |
| 80–130 | 125 | 110 | - |
| 120–190 | 150 | - | 87 |
| 160–220 | 150 | - | 110 |
Изготовители, как правило, указывают, для какой площади подходит конкретный комплект.
Сколько необходимо деталей:
Воронки. На скат ставят одну или две, в зависимости от длины. В одну воронку вода может поступать максимум с 10 метров карниза
- Желоба. Суммарную длину карниза делят на длину одного элемента, учитывая потери на стыки (3-4 см).
- Трубы. Количество определяется числом стояков и длиной вертикальных секций.
- Кронштейны и хомуты. Держатели для желобов устанавливают через 50-80 см (при больших снеговых нагрузках шаг уменьшают до 40 см). Хомуты для труб ставят через 120-150 см.
- Дополнительно понадобятся заглушки, пластиковые фиксаторы и стандартный крепеж.
Составление проекта позволяет заранее рассчитать все элементы, избежать переливов и застоев воды. Схема монтажа упрощает сборку, наглядно показывает расположение желобов, труб и крепежа.
На что обратить внимание во время монтажа водостоков для крыши своими руками
Желоб устанавливают с небольшим уклоном к воронке. Для трёхметрового участка оптимальный перепад — около 10 мм, что соответствует примерно 3,5 мм на каждый метр. Если желоб установить горизонтально, осадки будут выливаться через края. Слишком большой уклон тоже создаёт проблемы: воронка не справится с потоком, а часть воды окажется за пределами желоба.
Поток с капельника должен попадать в центральную треть желоба. Для контроля можно провести воображаемую линию продолжения кровли: край кронштейна при этом располагается ниже на 1 см.
Соединения желобов и трубоотвода выполняют без перекосов, с достаточным нахлестом. Особое внимание уделяют герметизации — уплотнитель не должен смяться, чтобы стык не пропускал воду. Это обеспечивает нормальный отвод осадков по системе, без протечек и переливов.
Что нужно для установки водостоков на крыше своими руками
Для работы понадобятся крепёжные и измерительные инструменты. Перфоратор или дрель используют для фиксации кронштейнов, хомутов на стену, а отвертка или шуруповерт помогут собрать, закрепить элементы конструкции. Для точной разметки и контроля уклона желобов применяют рулетку и уровень, а маркер или карандаш пригодятся для отметок точек крепления.
Чтобы безопасно работать на высоте, используют лестницу или строительные леса. Для подрезки желобов и труб нужны ножовки по металлу или пластике. Не стоит забывать о средствах защиты: перчатки и очки сохраняют руки, глаза в безопасности во время монтажа.
Варианты установки водостока для крыши
Стандартная схема монтажа водосточной конструкции предполагает фиксацию кронштейнов к обрешётке до укладки кровельного покрытия. После этого сверху монтируют кровлю, и водосток оказывается интегрированным в конструкцию крыши, образуя герметичное покрытие с водоотводом.
Однако такой подход не всегда возможен. В некоторых случаях приходится использовать альтернативные методы монтажа. Ниже рассмотрим основные варианты, их особенности и область применения.
Как закрепить водосток на стропила с частичным демонтажом покрытия
Когда крыша уже покрыта, иногда приходится временно удалить часть покрытия. Сначала убирают крепёж верхнего ряда, затем снимают листы нижнего ряда. После этого кронштейны крепят на стропилах, а покрытие крыши возвращают на прежнее место.
Однако при выполнении работ возникают проблемы. Например, после демонтажа остаются отверстия от крепежа, которые нужно закрывать, чтобы сохранить внешний вид крыши. Поэтому этот метод используют в крайних случаях, и то для некоторых типов покрытий.
Для мягких кровель, таких как битумное полотно, листы аккуратно отгибают, устанавливают кронштейны и возвращают материал на прежнее место, фиксируя его мастикой.
Для жёсткой металлической кровли под листы подкладывают деревянные планки, чтобы листы не прогибались при выкручивании крепежа. Для шиферного покрытия используют заранее выструганные деревянные заготовки, повторяющие форму волны. Их устанавливают вместе с крюком-кронштейном, обеспечивая надёжное крепление водоотвода.
Установка водостока своими руками на лобовую доску
Этот метод относится к самым простым вариантам монтажа. Кронштейны крепят на ветровую доску, установленную на торцах стропильных ног. Тип держателя подбирают по ширине доски: для широких используют крюк с удлинённым держателем и монтажной площадкой, для узких — укороченный крюк.
Существуют регулируемые кронштейны, позволяющие задать точный угол наклона. Это удобно, если доска расположена под углом или водосток монтируют на одном из венцов сруба.
Другой вариант — система направляющих с встроенными держателями-крюками. Направляющую выставляют под нужным уклоном, а кронштейны вставляют в пазы. Дополнительное закрепление не требуется, что упрощает монтаж и повышает точность установки.
Монтирование на опоры
Если на крыше отсутствует ветровая планка, используют крепление на опоры, или «костыли», которые прикрепляют к стене. Сначала намечают места установки опор, сверлят отверстия и фиксируют «костыли» к основанию. Затем кронштейны монтируют на опорные элементы и закрепляют.
Для небольших хозпостроек применяют упрощённый вариант. В этом варианте «костыли» не устанавливают, а крюки фиксируют на любое прочное основание, которое подходит по высоте и расположению.
Установка на край кровельного покрытия
Этот способ подходит для жёстких материалов, например профилированного листа или металлической черепицы. Для фиксации используют специальные держатели-кронштейны, которые надёжно удерживают водосток на профиле.
Фиксаторы бывают разных видов. Наиболее часто применяют струбцины с резиновыми прокладками, которые смягчают давление и снижают нагрузку на край покрытия. Альтернативный вариант — крепление через монтажное отверстие на расстоянии не менее 50 мм от края.
Для волновых покрытий фиксаторы устанавливают в верхнюю или нижнюю точку волны. При покупке водосточной системы важно учитывать, что нагрузка приходится на край листа. Поэтому лучше отдавать предпочтение лёгким моделям, чтобы сохранить форму крыши и надёжность крепления.
Этапы установки водостока своими руками?
В качестве примера рассмотрим монтаж на лобовую доску.
Разметка. Сначала отметьте верхнюю точку желоба и проведите линию, учитывая уклон к воронкам. Крайние кронштейны закрепите первыми, остальные устанавливают по натянутому шнуру для точности.
Желоба и воронки. Определите место для воронки и оставьте припуск 4–5 мм для герметизации, затем вырежьте отверстие. Установите желоба на кронштейны, соедините детали и закройте торцы крышками-заглушками. Воронки помещают в подготовленные отверстия, стыки герметизируют. Для предотвращения засорения рекомендуют поставить защитные сетки.
Вертикальные трубы. Разметьте точки крепления к стене и установите кронштейны. Соберите водосточные стояки, соединяя металлические элементы зажимами с уплотнителями, пластиковые — резиновыми уплотнителями, защёлками или с помощью холодной сварки. Трубы прокладывают снизу вверх, оставляя небольшой зазор от стены. Внизу обязательно устанавливают сливное колено под углом, чтобы вода уходила от фундамента.
Крепление хомутов. Для кирпича или бетона применяют дюбели с шурупами, для деревянного основания используют забиваемый стержень с дополнительной пластиной и шурупами для надёжной фиксации.
Следуя нашим рекомендациям, вы сможете установить водоотвод без протечек. Главное — заранее продумать расположение всех элементов и подобрать подходящий способ крепления.
